Diskasti blažilnik za sedenje, stol TRD-47Obostranski navor 1-4Nm
Model | Maks. navor | smer |
TRD-47A-203 | 2.0±0.3N·m | Obe smeri |
TRD-47A-303 | 3.0±0.4N·m | Obe smeri |
TRD-47A-403 | 4.0±0.5N·m | Obe smeri |
Opomba) Nazivni navor je izmerjen pri hitrosti vrtenja 20 vrt/min pri 23 stopinjah ±3 stopinjah | ||
Lastnosti: | Največja hitrost vrtenja 50rpm |
Velikost
Kako uporabljati dušilec
1. Dušilniki lahko ustvarjajo navor v obe smeri, v smeri urinega kazalca ali nasprotni smeri urinega kazalca.
2. Prepričajte se, da ima gred, pritrjena na blažilnik, ležaj, saj sam blažilnik ni opremljen z njim.
3. pri izdelavi gredi za TRD-47A upoštevajte spodnje priporočene mere. Če ne uporabljate priporočenih dimenzij gredi, lahko gred zdrsne.
| Zunanje mere gredi | ø6 0–0.03 |
Trdota površine | HRC55 ali višje |
Globina gašenja | 0.5 mm ali več |
Hrapavost površine | 1.0Z ali manj |
Posneti konec (stran vstavitve blažilnika |
|
4. Če želite vstaviti gred v TRD-47A, vstavite gred, medtem ko jo vrtite v smeri prostega teka enosmerne sklopke. (Ne potiskajte gredi iz običajne smeri. To lahko poškoduje enosmerno sklopko .)

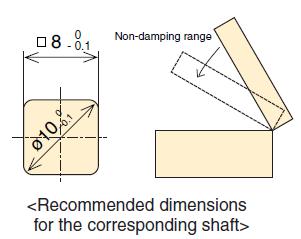

5. Ko uporabljate TRD-47A, se prepričajte, da je v odprtino osi blažilnika vstavljena gred z določenimi kotnimi merami. Nihajoča gred in gred blažilnika morda ne dopuščata, da bi se pokrov pravilno upočasnil pri zapiranju. Za priporočene dimenzije gredi za loputo si oglejte diagrame na desni.
Lastnosti blažilnika
1.Hitrostne lastnosti
Navor diskastega dušilnika se spreminja glede na hitrost vrtenja. Na splošno, kot je prikazano na grafu na desni, navor narašča, ko se hitrost vrtenja povečuje, navor pa se zmanjšuje, ko se hitrost vrtenja zmanjšuje. Navor pri 20 obratih na minuto je prikazan v tem katalogu. Pri zapiralnem pokrovu je hitrost vrtenja počasna, ko se pokrov začne zapirati, kar ima za posledico ustvarjanje navora, ki je manjši od nazivnega navora.
2.Temperaturne značilnosti
Navor blažilnika (nazivni navor v tem katalogu) se spreminja glede na temperaturo okolja. Ko temperatura narašča, se vrtilni moment zmanjšuje, in ko temperatura pada, se vrtilni moment povečuje. To je zato, ker se viskoznost silikonskega olja v blažilniku spreminja glede na temperaturo. Graf na desni prikazuje temperaturne značilnosti.
